Un grafico indicatore (o grafico tachimetro) combina un grafico ciambella e un grafico a torta in un unico grafico. Se siete di fretta, è sufficiente scaricare il file di Excel.

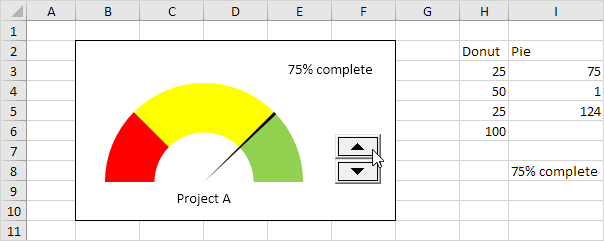

Questo è ciò che il foglio di calcolo assomiglia.

Gauge Chart in Excel

Per creare un grafico calibro, eseguire le seguenti operazioni.

  1. Selezionare l’intervallo H2: I6.

Nota: la serie ciambella ha 4 punti di dati e la serie Pie ha 3 punti di dati.

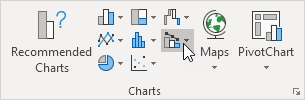

  1. Nella scheda Inserisci, nel gruppo Grafici, fare clic sul simbolo Combo.

Insert Combo Chart

  1. Fare clic su Crea personalizzato Combo Chart.

Create Custom Combo Chart

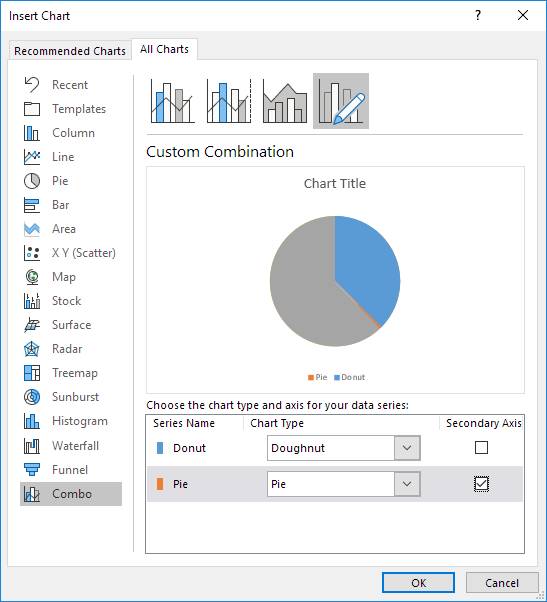

Verrà visualizzata la finestra di dialogo Inserisci grafico.

  1. Per la serie ciambella, scegliere ciambella (quarta opzione sotto Pie) come tipo di grafico.

  2. Per la serie torta, scegliere Pie come il tipo di grafico.

  3. Tracciare serie Pie sull’asse secondario.

Custom Combination

  1. Fare clic su OK.

  2. Rimuovere il titolo del grafico e la legenda.

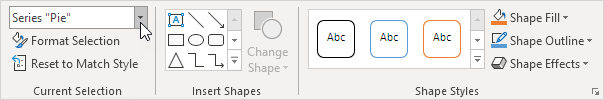

  3. Selezionare il grafico. Nella scheda Formato, nel gruppo Selezione corrente, selezionare la serie Pie.

Select Pie Series

  1. Nella scheda Formato, nel gruppo Selezione corrente, fare clic su Formato selezione e cambiare l’angolo della prima fetta a 270 gradi.

  2. Tenere premuto CTRL e utilizzare i tasti ← e → per selezionare un singolo punto di dati. Nella scheda Formato, nel gruppo Stili forma, cambiare il Riempimento forma di ogni punto. Il punto 1 = Nessun riempimento, punto 2 = nero e al punto 3 = Nessun riempimento.

Risultato:

Pie Chart

Spiegazione: il grafico a torta è altro che una fetta trasparente di 75 punti, una fetta nero di 1 punto (ago) e una fetta trasparente di 124 punti.

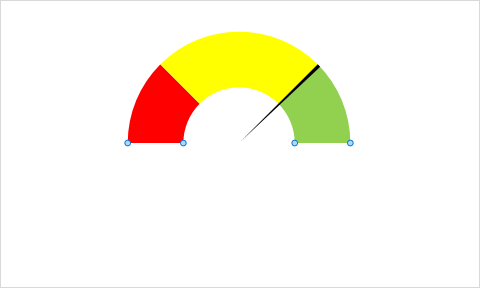

  1. Ripetere i passaggi da 9 a 11 per la serie Donut. Punto 1 = rosso, punto 2 = giallo, punto 3 = verde e punto 4 = Nessun riempimento.

Risultato:

Doughnut Chart

  1. Selezionare il grafico. Nella scheda Formato, nel gruppo Selezione corrente, selezionare l’area del grafico. Nel gruppo Stili forma, cambiare il Riempimento forma a Nessun riempimento e la forma Outline No Outline.

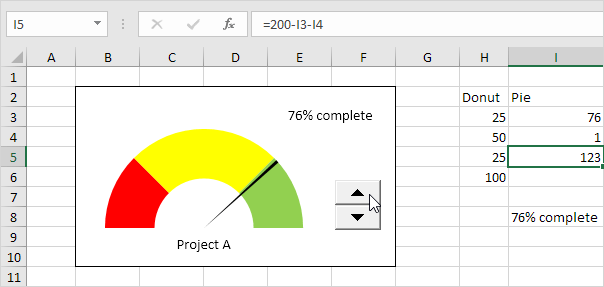

  2. Utilizzare il pulsante di selezione per modificare il valore nella cella I3 da 75 a 76.

Il grafico a torta trasforma in una fetta trasparente di 76 punti, una fetta nero di 1 punto (dell’ago), e una fetta trasparente di 200 – 1 – 76 = 123 punti. La formula nella assicura I5 cella che le 3 fette sommano a 200 punti.

Doughnut Chart and Pie Chart
