어떻게 Excel에서 마일스톤 차트 만들기

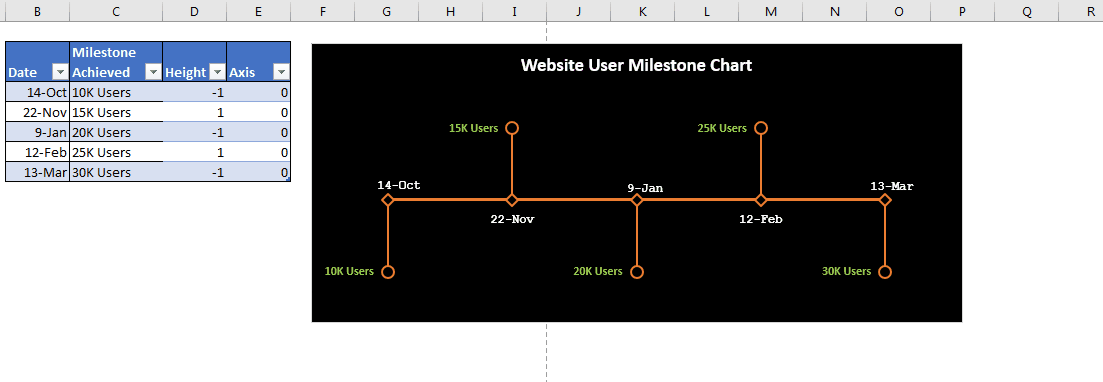

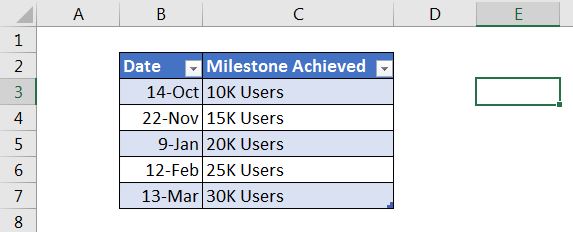

Excel의 타임 라인에서 주요 성과를 시각화하는 마일스톤 차트를 만들고 싶습니다. 이 업적을 오름차순으로 기록하는`link : / table-excel-2007-17-amazing-features-of-excel-tables [Excel table]`이 있습니다.

이제 다음 단계에 따라 Excel에서 마일스톤 차트를 만듭니다.

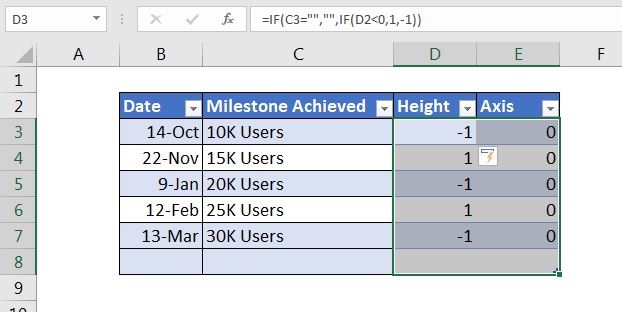

마커 선에 높이가 사용되고 축이 축으로 사용됩니다. 높이 열의 값은 -1과 1을 번갈아 가며 축 열의 값은 각 행에 대해 0이됩니다. 아래 이미지를 참조하십시오.

마일스톤 차트를 동적으로 만들기 위해 수식을 사용했습니다 ._ 높이 열 셀의 수식은 C 열에 성과가있는 경우에만 1과 -1을 번갈아 입력하는 데 사용됩니다.

Excel 2019 또는 365가있는 경우 IFS 공식을 사용할 수 있습니다.

열 이정표에 이정표가있는 경우에만 축 열에 0을 넣는 수식입니다.

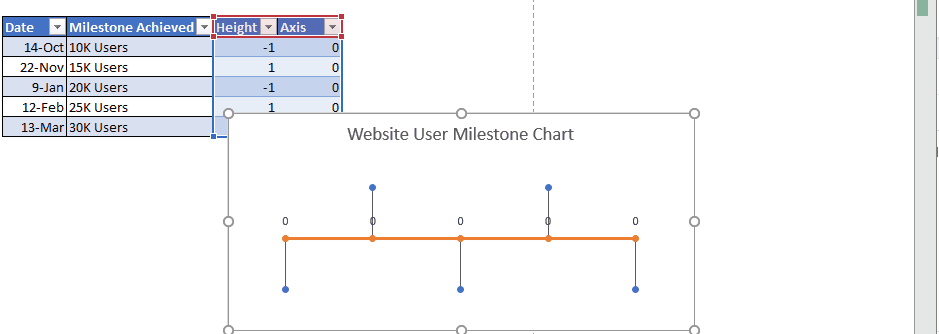

2 : 열 높이 및 축 열을 선택하고 마커가있는 꺾은 선형 차트를 삽입합니다. 이 단계에서는 새 지원 열을 선택하고 마커가있는 꺾은 선형 차트를 선택하기 만하면됩니다. 삽입→ 차트→ 라인 차트→ 마커가있는 라인으로 이동합니다.

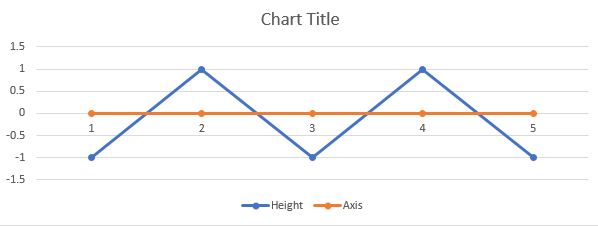

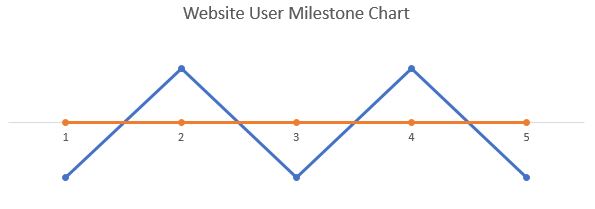

이렇게하면 다음과 같은 선형 차트가 삽입됩니다.

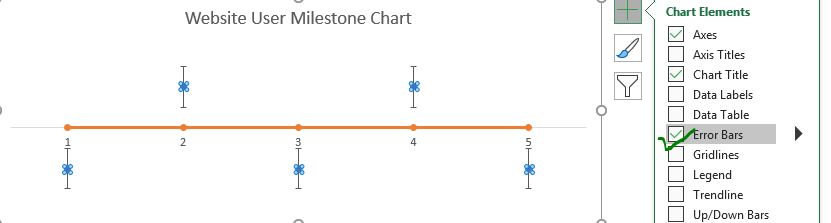

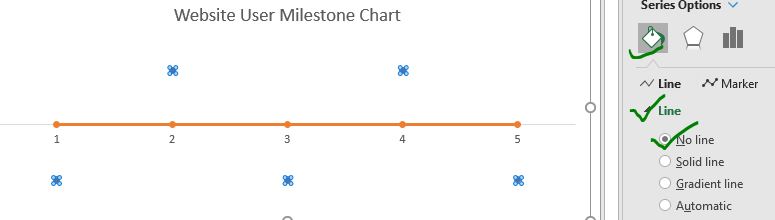

4 : 파란색 선의 마커를 선택한 상태에서 더하기 기호를 클릭하고 오류 막대 옵션을 확인합니다. 이제 이러한 마커를 축과 연결하는 마커가 필요합니다. 이를 위해 오차 막대를 사용합니다.

5 : 축과 연결되도록 오차 막대를 포맷합니다. * 오차 막대가 아직 축에 닿지 않습니다. 타임 라인 축에 닿도록해야합니다. 오차 막대를 마우스 오른쪽 버튼으로 클릭하고 오차 막대 형식을 클릭합니다.

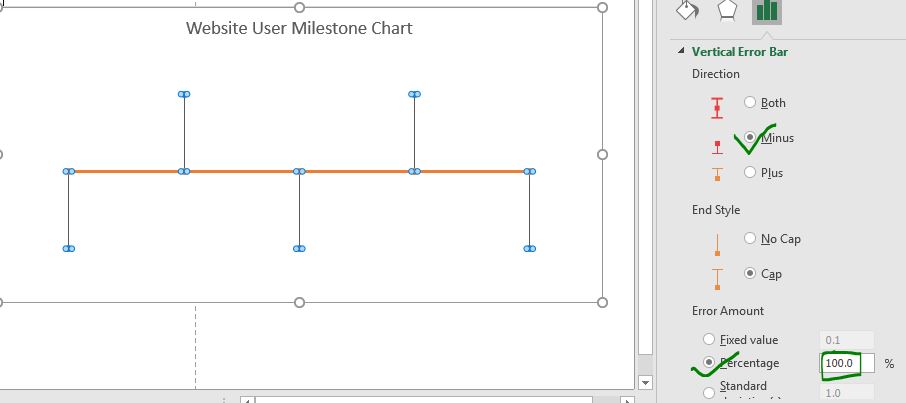

수직 오차 막대 옵션에서 마이너스 옵션을 선택합니다. 오류 금액 옵션에서 백분율을 선택하고 100.0 %로 만듭니다.

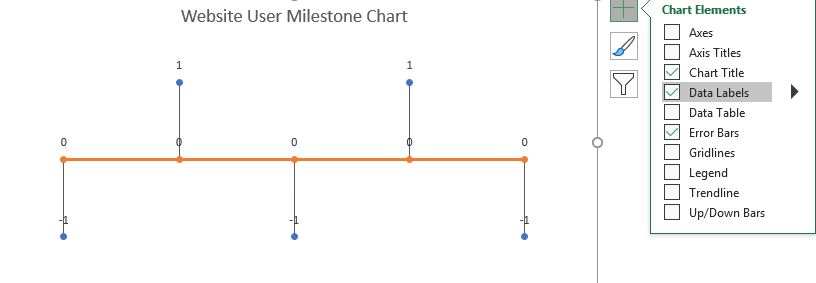

이제 이정표 차트처럼 보이기 시작했습니다.

6 : 차트의 데이터 레이블로 마일스톤 텍스트를 추가합니다. 차트가 거의 준비되었습니다. 이제 마커를 선택하고 더하기 기호를 클릭하십시오. 데이터 레이블 옵션을 확인하십시오.

이제 높이의 데이터 레이블을 선택하고 데이터 레이블 형식으로 이동합니다. 라벨 옵션에서 값의 체크를 해제하고 시리즈의 값을 체크하면 입력 상자가 열립니다. 이정표 범위를 선택하십시오. 이 예에서는 C3 : C7입니다.

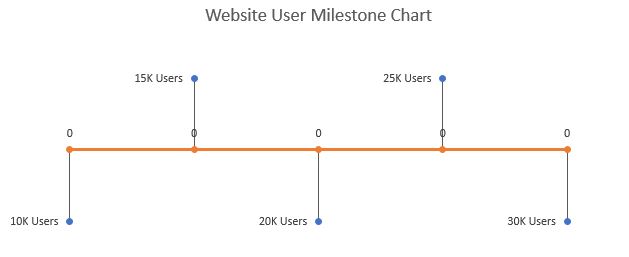

데이터 레이블을 왼쪽에 맞 춥니 다. 이제 다음과 같이 보일 것입니다.

_ 참고 :이 기능은 Excel 2013 이상 버전에서 사용할 수 있습니다. 이전 버전의 Excel에서는 마일스톤 이름을 수동으로 입력해야합니다 ._

7 : 타임 라인 축에 날짜를 데이터 레이블로 추가 : 마일스톤에 대한 데이터 레이블을 추가 했으므로 타임 라인 축에 데이터 레이블을 추가해 보겠습니다. 타임 라인의 데이터 레이블을 선택하고 위 단계를 반복합니다.

데이터 랩 범위에서 날짜를 선택하십시오. 이 예에서 범위는 B3 : B7입니다. 아래 레이블을 정렬하십시오.

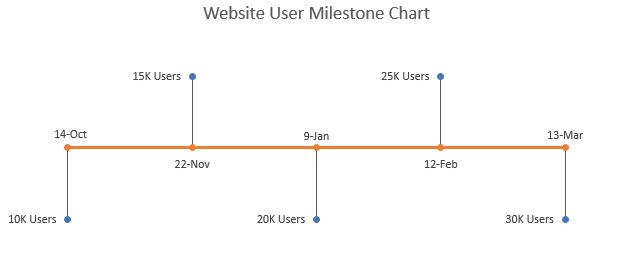

Aur 마일스톤 차트가 준비되었습니다. 원하는 경우 그대로 사용할 수 있습니다. 또는 일부 서식을 사용하여이 차트를 약간 매력적으로 만들 수 있습니다.

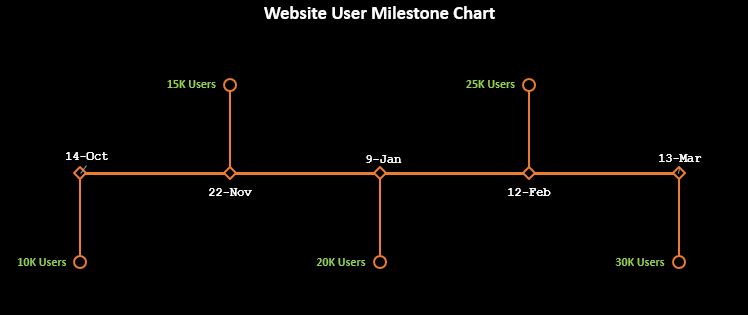

위 차트에서 테마에 맞게 선, 점, 텍스트 및 배경의 서식을 지정했습니다. 포맷 옵션에서이 작업을 수행 할 수 있습니다.

Excel 표를 사용했기 때문에 차트에는 새로 추가 된 데이터가 자동으로 동적으로 포함됩니다.

아래 Excel에서 마일스톤 차트 템플릿을 다운로드 할 수 있습니다.
