Excelで箱および髭プロット

1.たとえば、範囲A1を選択：A7を。

注：最小から最大までのデータポイントをソートする必要はありませんが、それはあなたがボックスおよびウィスカープロットを理解するのに役立ちます。

[挿入]タブの[2.チャートグループで、統計グラフのシンボルをクリックしてください。

ボックスとひげ]をクリックします。

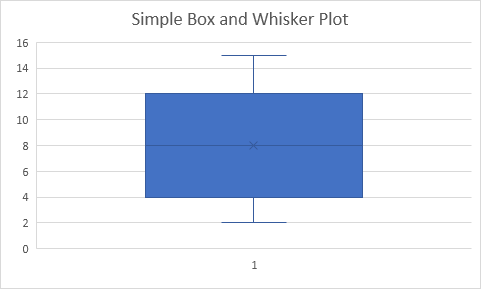

結果：

説明：ボックスの中央線は、中央値または中間数（8）を表します。ボックスのxは平均値（この例でも8）を表します。中央値分割下半分\ {2,4,5}及びトップ半分にデータセット\ {10、12、15}。ボックスの一番下の行は、下半分または第1四分位数（4）の中央値を表します。ボックスの一番上の行は、上半分または第3四分位（12）の中央値を表します。ウィスカー（縦線）が最小値（2）と最大値（15）を箱の端部から延びています。

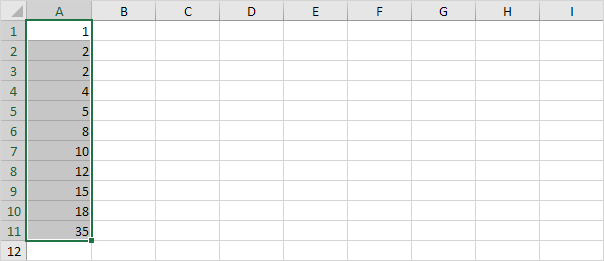

1.たとえば、範囲A1を選択：A11を。

注：中央値または中間数（8）は、2つの半分にデータセットを分割する：\ {1、2、2、4、5}と\ {10、12、15、18、35}。第一四分位数（Q〜1〜）は、前半の中央値です。 Q〜1〜2 =第三四分位数（Q〜3〜）は、後半の中央値です。 Q〜3〜= 15

[挿入]タブの[2.チャートグループで、統計グラフのシンボルをクリックしてください。

ボックスとひげ]をクリックします。

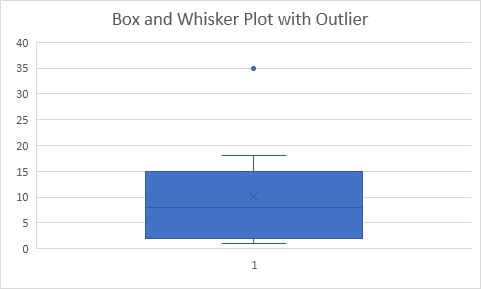

結果：

説明：四分位範囲（IQR）は、第1四分位数と第3四分位との間の距離として定義されます。 1.5 – この例では、IQR = Q〜3〜 – Q〜1〜= 15 – それは第1四分位（Q〜1〜以下の1.5倍IQRの距離を超えた場合に2 = 13 Aのデータ点は外れ値であると考えられますIQR = 2から1.5 13 = -17.5）または第3四分位（Q〜3〜+ 1.5 IQR = 15 + 1.5 13 = 34.5）上記の1.5倍IQR。したがって、この例では、35が外れ値であると考えられます。結果として、この範囲内の最大値（18）まで延びているウィスカートップ。

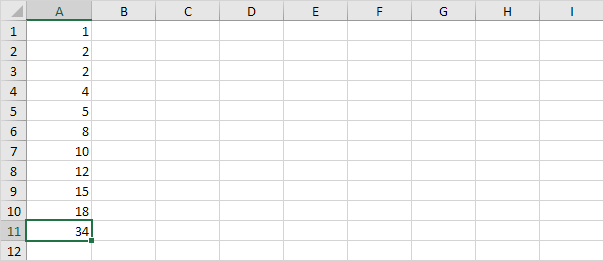

4.変更し34に最後のデータ点

結果：

説明：すべてのデータポイントは-17.5と34.5の間です。その結果、ウィスカーは、最小値（2）と最大値（34）まで延びています。

時間のほとんどは、あなたが簡単に計算を行うことなく、第一四分位数と第3四分位数を決定することはできません。

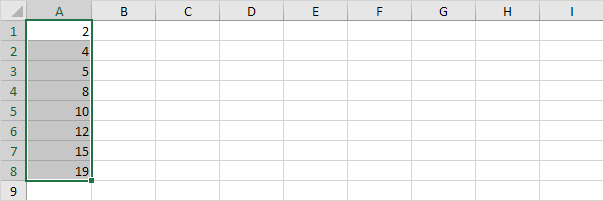

1.たとえば、以下のデータ点の偶数を選択します。

[挿入]タブの[2.チャートグループで、統計グラフのシンボルをクリックしてください。

ボックスとひげ]をクリックします。

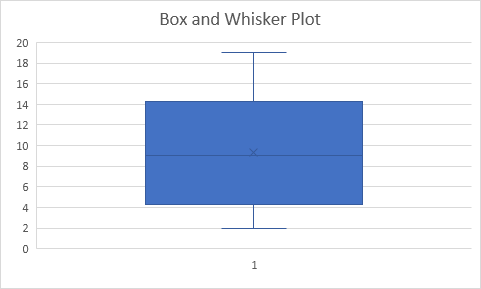

結果：

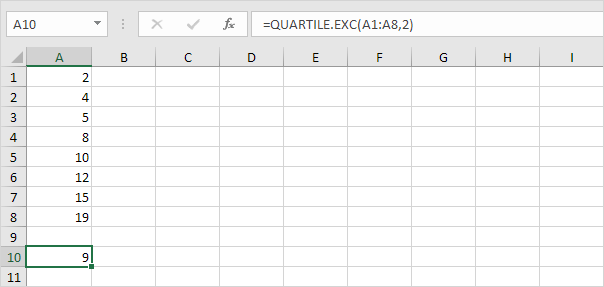

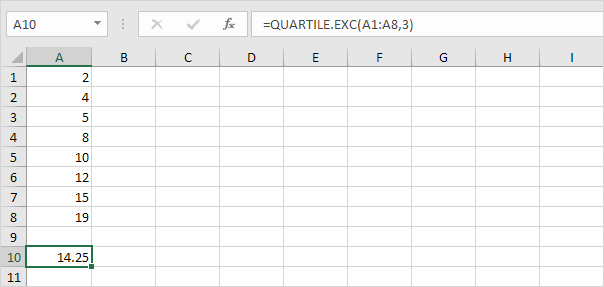

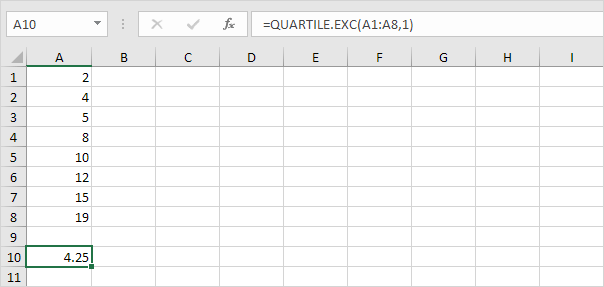

説明：Excelが第一の四分位数（Q〜1〜）、第二四分位数（Q〜2〜または中央値）と第三四分位数（Q〜3〜）を計算するQUARTILE.EXC機能を使用しています。

この関数は、四分位数を計算するために、2つの値の間を補間します。

この例では、N = 8（データ点の数）。
